Skrzynia z serii G
Zasilanie kontrolera
Kontroler potrzebuje stałego +12V oraz +12V po zapłonie. Stały plus jest wymagany, aby po wyłączeniu zapłonu skrzynia mogła zapisać adaptacje i zakończyć pracę w kontrolowany sposób. Procedura trwa około 45 sekund, po czym kontroler sam się wyłącza.
Wakeup
Pin kontrolera C3 WAKEUP to wyjście sygnału wzbudzenia dla lewarka. Należy je podłączyć do pinu 10 lewarka. Żadnego z pinów WAKEUP nie należy nigdy podłączać bezpośrednio do +12V!

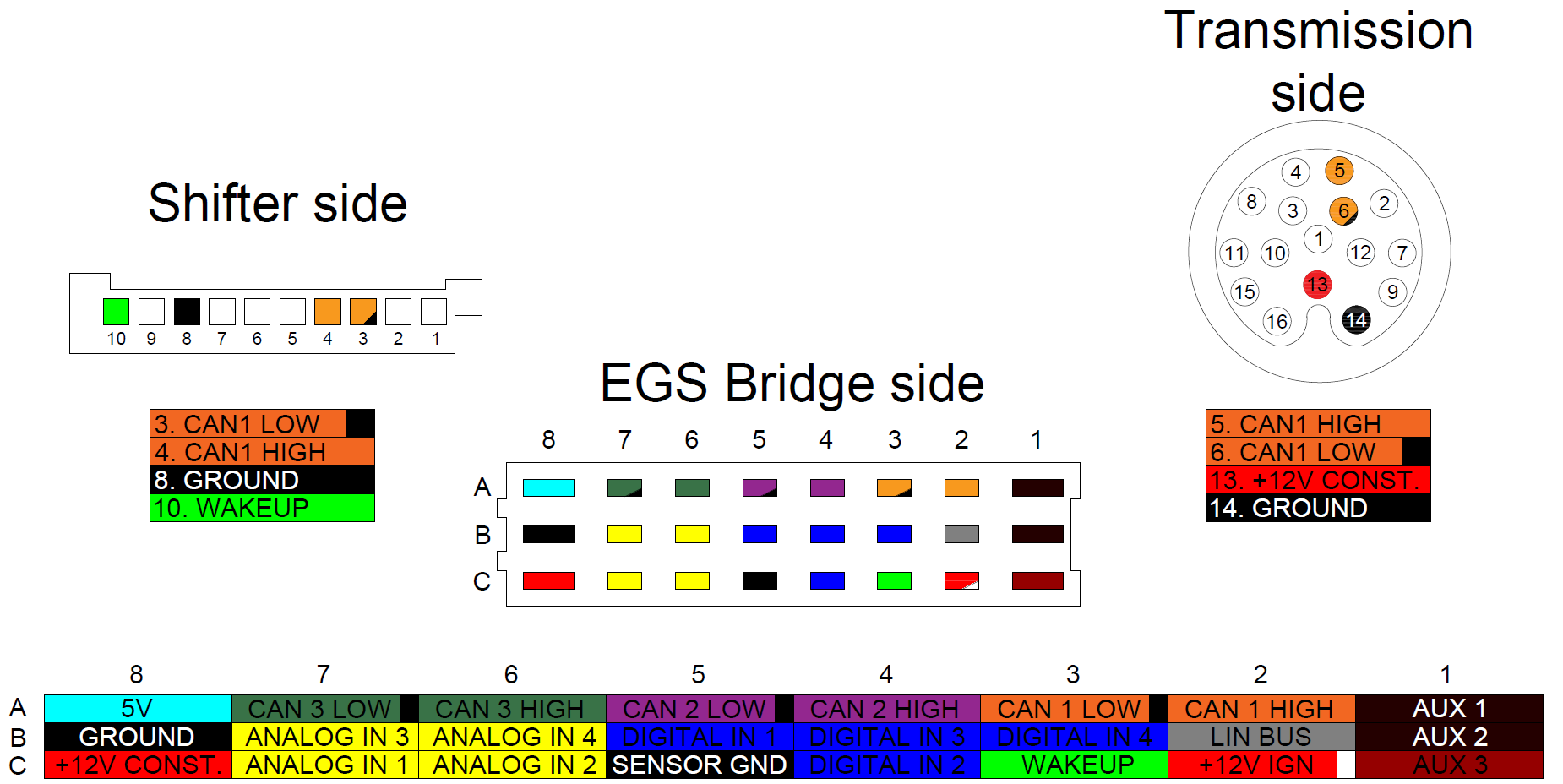

Pinout
Strona kontrolera
| 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
|---|---|---|---|---|---|---|---|---|
| A | 5V | CAN 3 low | CAN 3 high | CAN 2 low | CAN 2 high | CAN 1 low | CAN 1 high | Aux 1 |
| B | Ground | Analog in 3 | Analog in 4 | Digital in 1 | Digital in 3 | Digital in 4 | LIN bus | Aux 2 |
| C | +12V stałe | Analog in 1 | Analog in 2 | Sensor GND | Digital in 2 | Wakeup | +12V po zapłonie | Aux 3 |
Strona skrzyni
| Pin | Sygnał |
|---|---|
| 5 | CAN 1 high |
| 6 | CAN 1 low |
| 13 | +12V stałe |
| 14 | Ground |
Strona lewarka
| Pin | Sygnał |
|---|---|
| 3 | CAN 1 low |
| 4 | CAN 1 high |
| 8 | Ground |
| 10 | Wakeup |

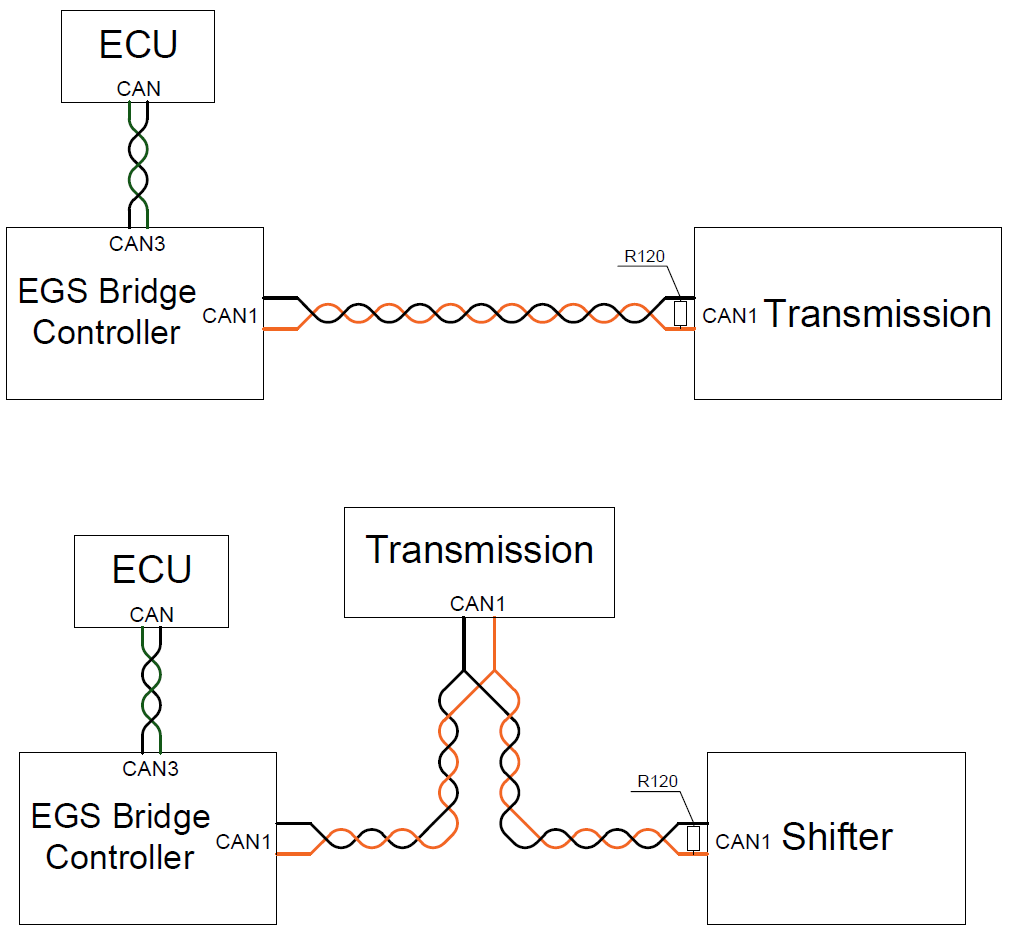

Schemat podłączenia magistrali CAN
