Podłączenie
Zasilanie kontrolera
Kontroler potrzebuje stałego +12V oraz +12V po zapłonie. Stały plus jest wymagany, aby po wyłączeniu zapłonu skrzynia mogła zapisać adaptacje i zakończyć pracę w kontrolowany sposób. Procedura trwa około 45 sekund, po czym kontroler sam się wyłącza.
Wakeup
Pin kontrolera C3 WAKEUP to wyjście sygnału wzbudzenia dla skrzyni i lewarka. Należy je podłączyć do pinu 9 skrzyni oraz do pinu 7 lewarka z BMW serii F lub do pinu 10 lewarka z BMW serii G. Żadnego z pinów WAKEUP nie należy nigdy podłączać bezpośrednio do +12V!

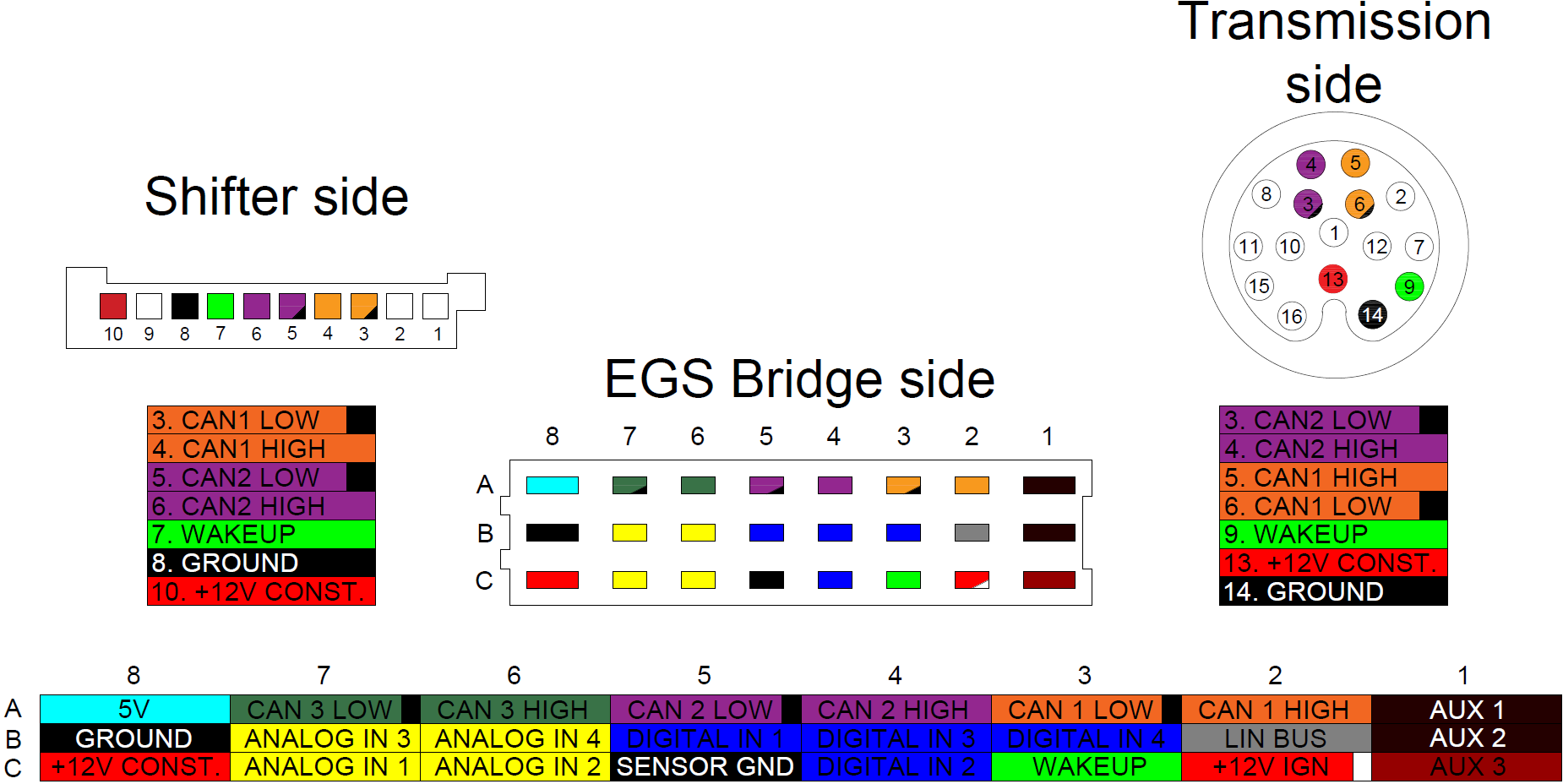

Pinout
Strona kontrolera
| 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
|---|---|---|---|---|---|---|---|---|
| A | 5V | CAN 3 low | CAN 3 high | CAN 2 low | CAN 2 high | CAN 1 low | CAN 1 high | Aux 1 |
| B | Ground | Analog in 3 | Analog in 4 | Digital in 1 | Digital in 3 | Digital in 4 | LIN bus | Aux 2 |
| C | +12V stałe | Analog in 1 | Analog in 2 | Sensor GND | Digital in 2 | Wakeup | +12V po zapłonie | Aux 3 |
Strona skrzyni
| Pin | Sygnał |
|---|---|
| 3 | CAN 2 low |
| 4 | CAN 2 high |
| 5 | CAN 1 high |
| 6 | CAN 1 low |
| 9 | Wakeup |
| 13 | +12V stałe |
| 14 | Ground |
Strona lewarka
| Pin | Sygnał |
|---|---|
| 3 | CAN 1 low |
| 4 | CAN 1 high |
| 5 | CAN 2 low |
| 6 | CAN 2 high |
| 7 | Wakeup |
| 8 | Ground |
| 10 | +12V stałe |
